   烟气伴热采样复合管是烟气在线监测系统(抽取式)的一个部件,目的是保持从烟囱中抽取烟气送到烟气预处理器过程中的烟气温度,防止由于结露,引起烟气成分的改变,使分析测量的数据产生偏差。

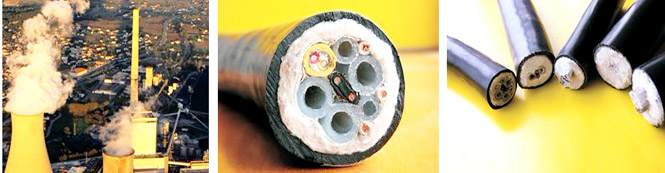

    取样采样复合管中的取样导管可以选用不同的材质,如PFA、FEP、PTFE,或不锈钢管。伴热带可以选用中、低、高温伴热,另外还可以添加补偿导线、电源线等。

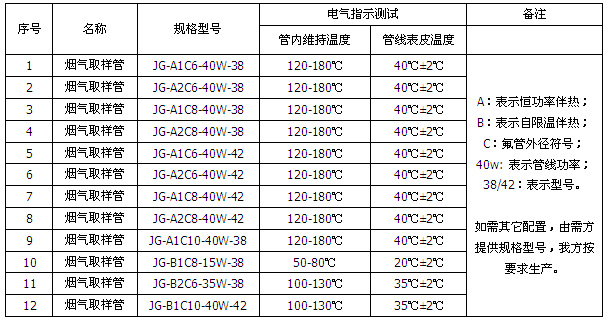

一、技术参数:
   1、单芯管线:材质PFA、FEP、PTFE;外径Φ6mm、Φ8mm、Φ10mm,单芯、双芯可选。
   2、电伴热带:恒功率、自限温。
   3、采样气体加热温度:80℃;120℃;150℃;180℃。
   4、伴热管线外径:OD38±2mm;OD42±2mm。
   5、黑色PVC/CVC防磨层。
   6、功率:40~60W/M。
   7、供电电源:220VAC 50Hz;110v。
安装细则:
    ①电气指标
   (1)额定电压:220VAC。
   (2)自限温管线最大加热长度100~120m。
   (3)自限温管线配备断路器,电流值30A,若复合管长度≥30m时,应配备自限温伴热带专用自动限流器。
   (4)伴热系统一个回路。
    ②热工指标
   (1)在-20℃环境温度,15m/s风速情况下,管内保持温度40~50℃。
   (2)采样管可耐各种酸、碱介质腐蚀,耐压强度1.0Mpa不泄漏。
   (3)采样管可在<200℃温度下长期工作。
   ③安装指标
   (1)复合管的最小曲率半径0.5m。
   (2)最低安装温度-20℃(在-30℃~-40℃时采取适当措施)。
   (3)最小固定距离:垂直方向2m,水平方向4m。
二、安装注意事项:
施工时严禁扭曲及地面拖行,管头护套只允许在安装接点时拆开。
   a. 要将伴热带的尾端封闭好,防止伴热带两线芯短路,使伴热带烧毁。
   b. 伴热带的屏蔽层必须接地,以防引起触电伤亡事故。
   c. 接电源的一端要使用我公司专用的中间接线盒或电源接线盒,避免事故隐患。
   d. 配电开关安装漏电保护器。

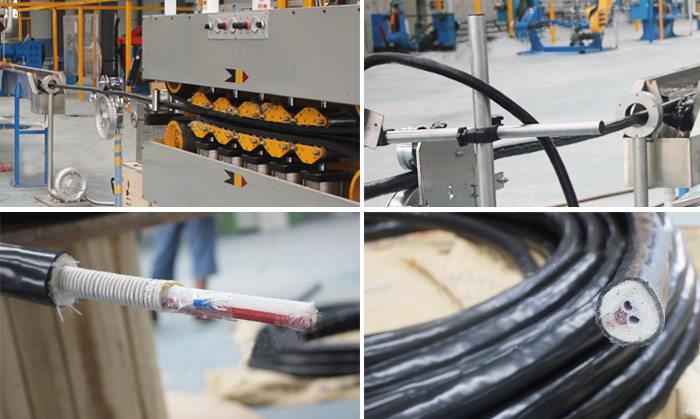

生产实景:
